Hé! Az RTD (ellenállás hőmérséklet -detektor) érzékelők szállítójaként gyakran kérdeznek ezen érzékelők ön -fűtési hatásáról. Tehát mélyüljünk be mélyre, miről szól ez az önfűtési hatás.
Először is, értjük meg, mi az RTD érzékelő. Az RTD egy olyan hőmérsékleti érzékelő típusú, amely azon az elven alapul, hogy a fém elektromos ellenállása a hőmérsékleten megváltozik. A legtöbb RTD fémből készül, például platina, nikkel vagy réz, mivel ezeknek a fémeknek jól definiált és kiszámítható kapcsolata van az ellenállás és a hőmérséklet között.
Az önfűtési hatás most olyan jelenség, amely akkor fordul elő, amikor egy elektromos áram áthalad az RTD érzékelőn. Joule törvénye szerint, amikor egy elektromos áram (i) ellenálláson (R) átfolyik, hőt generálnak. A generált hőmennyiséget a (p = i^{2} r) képlet adja meg. RTD -érzékelő esetén ez a hő maga az érzékelő hőmérséklete emelkedhet a környező közeg hőmérséklete fölé.
Lehet, hogy kíváncsi vagy, miért ez nagy ügy? Nos, az RTD -érzékelő teljes célja a környezet hőmérsékletének pontos mérése. De ha az érzékelő felmelegíti magát, akkor ez magasabb, mint a környezet tényleges hőmérséklete. Ez pontatlan hőmérsékleti mérésekhez vezethet, ami sok ipari és tudományos alkalmazásban óriási problémát jelenthet.
Tegyük fel, hogy egy RTD -érzékelőt használ egy kémiai folyamatban, ahol a pontos hőmérséklet -szabályozás döntő jelentőségű. Ha az önálló fűtési hatás miatt az érzékelő olyan hőmérsékletet olvas, amely, mondjuk, 5 Celsius fokot magasabb, mint a tényleges hőmérséklet, akkor a teljes kémiai reakciót eldobhatja. Lehet, hogy a reakció a várt módon nem folytatódik, vagy akár veszélyes helyzetekhez is vezethet.
Szóval, hogyan fordul elő az önfűtési hatás? Mindez az RTD -n keresztül áramló áramig terjed. Amikor egy RTD -t csatlakoztat egy mérőáramkörhöz, akkor egy áramot küldnek rajta az ellenállás mérésére. Minél magasabb az áram, annál több hőt generálnak a (p = i^{2} r) képlet szerint. Ezenkívül maga az RTD ellenállása is szerepet játszik. A magasabb ellenállású RTD több hőt generál azonos mennyiségű áramra az alacsonyabb ellenálláshoz képest.
Egy másik tényező, amely befolyásolja az önfűtési hatást, az RTD és a környezete közötti hővezető képesség. Ha az érzékelő jól van - termikusan összekapcsolva a környezetéhez, akkor az önfűtés által generált hő gyorsan eloszlik a környezetbe. De ha a hőkapcsoló gyenge, akkor a hő felépül az érzékelőben, ami nagyobb ön -fűtési hibát eredményez.
Most beszéljünk arról, hogy miként tudjuk minimalizálni az önfűtési hatást. Az egyik módja az alacsony áramú mérőáramkör használata. Az RTD -n keresztül áramló áram csökkentésével csökkenthetjük a létrehozott hőmennyiséget. Ugyanakkor óvatosnak kell lennünk, mert a túl alacsony áram megnehezítheti az RTD ellenállásának pontos mérését.
Egy másik megközelítés az RTD környezetének hőcsatlakozásának javítása. Ezt meg lehet tenni megfelelő rögzítési technikák és hővezetők használatával. Például, ha az RTD -t egy csőbe telepítik, akkor termikusan vezetőképes pasztát használhatunk az érzékelő és a cső fala közötti jó érintkezés biztosítására.
Az RTD érzékelők szállítójaként megértjük az önfűtési hatás minimalizálásának fontosságát. Ezért kínálunk magas színvonalú RTD -érzékelőket, amelyeket alacsony önálló fűtési hibákra terveztek. Érzékelőinket gondosan kalibráljuk és teszteljük, hogy a pontos hőmérsékleti méréseket még kihívásokkal teli környezetben is biztosítsák.

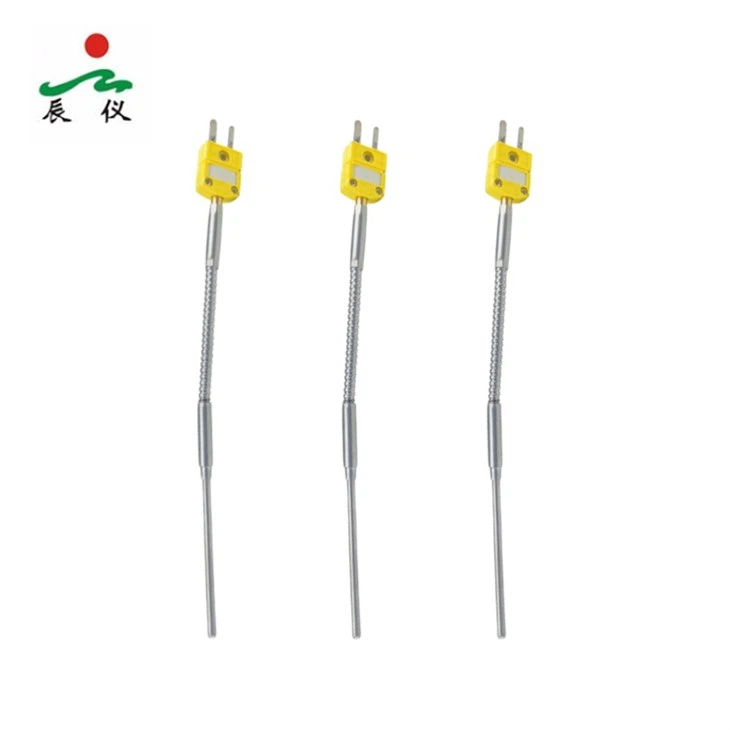

Az RTD érzékelők mellett más típusú hőmérsékleti érzékelőket is kínálunk. Például megvan aMI hőelem k típus dugóval- Az ilyen típusú hőelem tartósságáról és pontosságáról ismert. Gyakran használják magas hőmérsékleti alkalmazásokban, ahol az RTD érzékelők nem megfelelőek.
Megvan aSugárirányú bimetall hőmérő- Ezek a hőmérők egyszerűek, de hatékonyak. Azon az elven alapulnak, hogy a különböző fémek melegítéskor eltérő sebességgel bővülnek. Kiváló választás azoknak az alkalmazásoknak, ahol gyors és egyszerű hőmérséklet -leolvasásra van szükség.
És azok számára, akiknek robusztusabb hőelem megoldásra van szükségünk, aDuplex hőelem k típusú- Az ilyen típusú hőelem redundáns hőmérséklet -mérést biztosít, amely nagyon hasznos lehet a kritikus alkalmazásokban.
Ha a magas minőségű hőmérséklet -érzékelők piacán vagy, akár RTD, akár a többi termékünk egyike, szeretnénk hallani rólad. Részletes információkat szolgáltathatunk termékeinkről, segíthetünk a megfelelő érzékelő kiválasztásában az alkalmazásához, és versenyképes árakat kínálhatunk. Tehát, ne habozzon, és kezdje el a beszélgetést a hőmérséklet - érzékelési igényekről.
Referenciák
- John G. Webster "Hőmérséklet -mérés"
- John R. Cimbala "Ipari hőmérséklet -mérése"
