Fejtípusú RTD-k szállítójaként gyakran találkozom az érzékelőktől érkező jelek zajszintjével kapcsolatos kérdésekkel. A zajszint megértése kulcsfontosságú a pontos hőmérsékletmérés biztosításához különböző alkalmazásokban. Ebben a blogbejegyzésben a fejtípusú RTD jelekben előforduló zaj fogalmával, annak forrásaival és az érzékelők teljesítményének befolyásolásával foglalkozom.
Mi az a zaj az RTD-jelekben?
A zaj az RTD (ellenállás-hőmérséklet-érzékelő) jelekkel összefüggésben minden nem kívánt elektromos ingadozásra vagy zavarra utal, amely a kívánt hőmérséklettel kapcsolatos jelre kerül. Ezek az ingadozások hibákat okozhatnak a hőmérséklet-leolvasásokban, ami pontatlan adatgyűjtéshez vezethet, és potenciálisan befolyásolhatja annak a rendszernek a teljesítményét, amelybe az RTD telepítve van.
A fejtípusú RTD jele általában egy kis ellenállásváltozás, amely megfelel a hőmérséklet változásának. Ezt az ellenállásváltozást ezután egy jelkondicionáló áramkör segítségével feszültség- vagy áramjellé alakítják. A zaj különböző pontokon léphet be a rendszerbe, beleértve magát az RTD elemet, a vezetékeket és a jelkondicionáló elektronikát.
Zajforrások a fejtípusú RTD jelekben
1. Termikus zaj
A termikus zaj, más néven Johnson-Nyquist zaj, a zaj alapvető típusa, amely minden elektromos vezetőben jelen van. Ezt az elektronok véletlenszerű mozgása okozza a hőenergia hatására. A fejtípusú RTD-ben az ellenálláselem egy vezető, és így termikus zaj keletkezik. A hőzaj nagysága arányos a vezető hőmérsékletével, az ellenállás értékével és a mérőrendszer sávszélességével.
Matematikailag a termikus zajfeszültség (V_{n}) négyzetes (RMS) értékét a következő képlet adja meg:
[V_{n}=\sqrt{4kTR\Delta f}]
ahol (k = 1,38\times10^{- 23}\space J/K) a Boltzmann-állandó, (T) az abszolút hőmérséklet Kelvinben, (R) a vezető ellenállása, és (\Delta f) a mérőrendszer sávszélessége.
2. Elektromágneses interferencia (EMI)
Az EMI egy másik jelentős zajforrás a fejtípusú RTD jelekben. Okozhatja az elektromos vezetékek, motorok, rádióadók és egyéb elektromos berendezések által keltett külső elektromágneses mezők. Ezek a mezők nemkívánatos feszültségeket indukálhatnak az RTD vezetékekben és jelkondicionáló áramkörökben.
Például, ha egy fejtípusú RTD-t ipari környezetben, egy nagy motor közelében telepítenek, a motor által generált elektromágneses tér kapcsolódhat az RTD vezetékekhez, és zajt visz be a jelbe. Árnyékolt kábelek használhatók az EMI hatásának csökkentésére, de bizonyos esetekben további szűrésre lehet szükség.
3. Lövészaj
A lövészaj az elektromos töltés diszkrét természetéhez kapcsolódik. A félvezető eszközökben és bizonyos esetekben az RTD-n átfolyó áramban az elektronok véletlenszerű érkezése az elektródákhoz kis ingadozásokat okozhat az áramban. Ez lövészajt eredményez. A lövészaj arányos az átlagos áram négyzetgyökével és a mérőrendszer sávszélességével.
4. Villogó zaj
A vibrálási zaj, más néven 1/f zaj, egy alacsony frekvenciájú zaj, amelyet általában megfigyelnek az elektronikus eszközökben. Teljesítményspektrális sűrűsége fordítottan arányos a frekvenciával ((1/f)). A fejtípusú RTD-kben vibrációs zaj lehet jelen a jelkondicionáló elektronikában, különösen az erősítőkben és más aktív alkatrészekben.
A zaj hatása a fejtípus RTD teljesítményére
Az RTD jelben lévő zaj számos negatív hatással lehet az érzékelő teljesítményére:
1. Csökkentett pontosság
A zaj hibákat okozhat a hőmérséklet leolvasásában. Ha a zajszint jelentős a jelszinthez képest, nehéz lesz pontosan meghatározni a valós hőmérsékleti értéket. Például egy nagy pontosságú hőmérséklet-szabályozási rendszerben már kis mennyiségű zaj is hőmérséklet-ingadozásokhoz vezethet, amelyek befolyásolhatják a feldolgozott termék minőségét.
2. Korlátozott felbontás
A zaj korlátozhatja a hőmérsékletmérés felbontását. A felbontás az érzékelő által észlelhető legkisebb hőmérséklet-változásra utal. Ha a zajszint magas, az elfedheti az RTD jel kis változásait, ami lehetetlenné teszi a kis hőmérséklet-ingadozások pontos mérését.
3. A jel-zaj arány (SNR) romlása
Az SNR a kívánt jel erősségének mértéke a zajszinthez viszonyítva. Az alacsony SNR azt jelenti, hogy a zaj összehasonlítható vagy nagyobb, mint a jel, ami megnehezítheti a hasznos információ kinyerését a jelből. Fej típusú RTD-kben az alacsony SNR megbízhatatlan hőmérsékletmérésekhez vezethet, és befolyásolhatja az RTD adatokra támaszkodó vezérlőrendszerek teljesítményét is.
A fej típusú RTD jelek zajszintjének mérése
A fej típusú RTD jel zajszintjének mérésére többféle technika használható:
1. Oszcilloszkóp
Egy oszcilloszkóp segítségével vizuálisan megfigyelhető az RTD jel és a benne lévő zaj. Az oszcilloszkóp megfelelő időalapra és feszültségskálára történő beállításával a zajingadozások az átlagos jelszint körüli kis eltéréseknek tekinthetők. A zaj csúcstól csúcsig vagy RMS értéke az oszcilloszkóp mérési funkcióival mérhető.
2. Spektrumanalizátor
A zaj frekvenciatartalmának elemzésére spektrumanalizátor használható. Megmutathatja a zajteljesítmény eloszlását a különböző frekvenciákon, ami segíthet a zajforrások azonosításában. Például, ha egy adott frekvencián nagy csúcs van, az elektromágneses interferencia jelenlétét jelezheti egy adott, ezen a frekvencián működő forrásból.
3. Zajjel-mérő
A zajmérő egy speciális műszer, amelyet egy eszköz vagy rendszer zajadatának mérésére használnak. A zajszám azt mutatja meg, hogy a vizsgált eszköz mennyivel növeli a zajszintet. Zajszámmérő segítségével pontosan mérhető az RTD és a jelkondicionáló áramkör zajhozzájárulása.
A zajszint minimalizálása a fejtípusú RTD jelekben
Fejtípusú RTD-k szállítójaként számos lépést teszünk termékeink zajszintjének minimalizálása érdekében:
1. Kiváló minőségű anyagok
Az RTD elemekhez és a jelkondicionáló áramkörökhöz kiváló minőségű anyagokat használunk. Például a miénkEgészségügyi RTD szondaprecíziós - tekercselt platina huzalból készül, amely kiváló stabilitással és alacsony zajszinttel rendelkezik. A platina az RTD-k kedvelt anyaga lineáris ellenállás-hőmérséklet kapcsolata és alacsony zajérzékenysége miatt.
2. Árnyékolás
Árnyékolt kábeleket biztosítunk fejtípusú RTD-inkhez, hogy csökkentsük az elektromágneses interferencia hatását. Az árnyékolás megakadályozza, hogy külső elektromágneses mezők kapcsolódjanak az RTD vezetékekhez. Ezenkívül a jelkondicionáló áramkörök gyakran fémházakba vannak zárva, hogy további elektromágneses árnyékolást biztosítsanak.
3. Szűrés

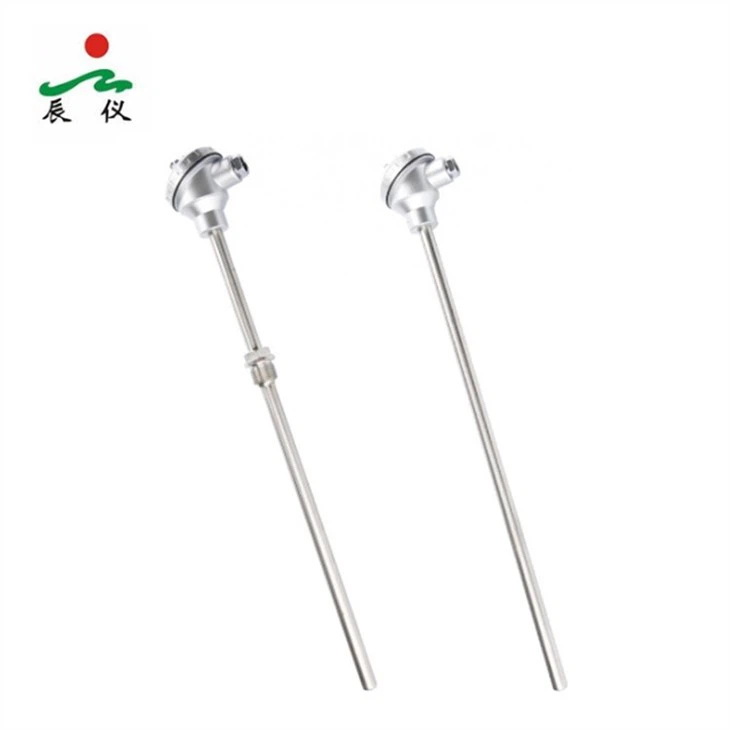

Jelkondicionáló áramköreink szűrési technikákat tartalmaznak a zajszint csökkentésére. Az aluláteresztő szűrők a nagyfrekvenciás zajkomponensek eltávolítására használhatók, míg a bevágásszűrők bizonyos frekvenciájú interferencia eltávolítására használhatók. Például nálunkPt100 hőérzékelő, fejlett szűrőáramköröket használnak a tiszta és pontos hőmérsékletjel biztosítására.
4. Tervezés optimalizálás
A fejtípusú RTD-ink kialakítását optimalizáljuk, hogy minimalizáljuk a zajhatást. Ez magában foglalja a jelkondicionáló áramkörök megfelelő elrendezését, a vezetékek hosszának minimalizálását és a csatlakozások számának csökkentését. A miénkSaválló Pt100 hőmérséklet-érzékelőkompakt és hatékony elrendezéssel készült, hogy csökkentse a zajt.
Következtetés
A Head Type RTD jelének zajszintje fontos tényező, amely jelentősen befolyásolhatja a hőmérsékletmérés pontosságát és teljesítményét. A zaj forrásainak, hatásának, valamint mérésének és minimalizálásának megértésével biztosíthatjuk, hogy fejtípusú RTD-ink megbízható és pontos hőmérsékleti adatokat nyújtsanak.
Ha kiváló minőségű, alacsony zajszintű fejtípusú RTD-kre van szüksége hőmérsékletmérési alkalmazásaihoz, kérjük, vegye fel velünk a kapcsolatot a részletes megbeszélés érdekében. Termékeink széles skáláját kínáljuk az Ön egyedi igényeinek kielégítésére, és műszaki csapatunk mindig készen áll, hogy segítsen Önnek kiválasztani az igényeinek megfelelő érzékelőt.
Hivatkozások
- "Hőmérsékletmérési kézikönyv", Omega Engineering.
- "Elektromos zaj: alapelvek és alkalmazások", Frederick E. Terman.
- "Modern Electronic Instrumentation and Measurement Techniques", Albert D. Helfrick és William D. Cooper.
