Az RTD (ellenállás hőmérséklet -detektor) szonda szállítójaként megértem az érzékelők elektromágneses interferencia (EMI) védelmének kritikus fontosságát. Az EMI jelentősen befolyásolhatja az RTD szondák pontosságát és megbízhatóságát, ami helytelen hőmérséklet -leolvasást és potenciálisan költséges hibákat eredményez a különféle alkalmazásokban. Ebben a blogbejegyzésben megosztom néhány hatékony stratégiát és bevált gyakorlatot az RTD szondainak az EMI -től való megóvására vonatkozóan.
Az elektromágneses interferencia megértése
Mielőtt belemerülne a védelmi módszerekbe, elengedhetetlen az EMI alapvető ismerete. Az elektromágneses interferencia az elektromágneses mező általi elektromos áramkör megszakítására utal. Ezt az interferenciát különféle források okozhatják, beleértve az elektromos vezetékeket, a rádiófrekvenciás (RF) adókat, a motorokat és más elektromos berendezéseket. Az EMI két formában nyilvánulhat meg: az elektromos vezetőkön áthaladó és sugárzott interferencián keresztüli interferencia, amely elektromágneses hullámokként terjed a levegőn.
Árnyékolás
Az RTD szonda EMI -től való védelmének egyik leghatékonyabb módja az árnyékolás. Az árnyékolás magában foglalja az RTD szonda és annak vezetékeinek vezetékes anyagba, például fémbe történő bezárását, hogy blokkolja vagy elterelje az elektromágneses mezőket. Számos típusú árnyékoló anyag és technika áll rendelkezésre, mindegyiknek megvan a saját előnye és korlátozása.
Kábelvédő
Az RTD szonda és a mérőműszerhez csatlakoztató vezetékek az EMI általános útja a rendszerbe való belépéshez. Az árnyékolt kábelek használata elősegítheti a vezetett beavatkozás megelőzését. Az árnyékolt kábelek általában egy vezetőből állnak, amelyet vezetőképes anyag réteg vesz körül, például alumíniumfóliát vagy fonott rézből. A pajzs egy földi ponthoz van csatlakoztatva, amely alacsony impedanciát biztosít a zavaró áramok áramlásához, ezáltal csökkentve az RTD jelre gyakorolt hatást.
Az árnyékolt kábelek kiválasztásakor az RTD szondákhoz fontos, hogy vegye figyelembe az EMI frekvenciatartományát és a kábel árnyékolási hatékonyságát. A jobb minőségű, jobb árnyékolási teljesítményű kábelek általában hatékonyabbak az EMI blokkolásában, ám ezek is drágábbak lehetnek. Ezenkívül az árnyékolt kábelek megfelelő telepítése elengedhetetlen az optimális teljesítmény biztosítása érdekében. A pajzsot csak az egyik végén kell földelni, hogy elkerüljék a talajhurkokat, amelyek további interferenciát vezethetnek be.
Szonda árnyékolás
A kábel árnyékolás mellett maga az RTD szonda árnyékolható, hogy megvédje a sugárzott interferenciától. Néhány RTD szondát beépített pajzsgal terveztek, amelyet általában fém házból vagy vezetőképes bevonatból készítenek. A pajzs segít megakadályozni az elektromágneses hullámokat abban, hogy elérjék a szonda érzékeny elemeit, csökkentve az interferencia kockázatát.
Árnyékolt RTD szondák használatakor fontos biztosítani, hogy a pajzs megfelelően földeljen. Ez úgy érhető el, hogy a pajzsot a mérőműszer földi termináljához vagy a rendszer megfelelő földelési pontjához csatlakoztatják. A megfelelő földelés segít annak biztosításában, hogy a pajzs hatékonyan befolyásolja a zavaró áramokat, és megakadályozza, hogy befolyásolják az RTD jelet.
Földelés
A megfelelő földelés az RTD szondák EMI -től való védelmének egy másik alapvető szempontja. A földelés referenciapontot biztosít az elektromos rendszer számára, és segíti a zavaró áramok elterelését az RTD szondától. Számos alapvető technika és bevált gyakorlat létezik, amelyek felhasználhatók az EMI hatásának minimalizálására.
Egypontos földelés
Az egypontos földelés egy általános módszer, amelyet a földhurkok megelőzésére használnak, amelyek további beavatkozást vezethetnek be a rendszerbe. Az egypontos földelő rendszerben az összes elektromos alkatrész, beleértve az RTD szondát, a mérőműszert és az áramellátást, egyetlen földi ponthoz van csatlakoztatva. Ez elősegíti annak biztosítását, hogy az áram áramlásához csak egy út legyen, csökkentve a földhurkok kockázatát.
Az egypontos földelés megvalósításakor fontos biztosítani, hogy a földi pont tiszta, stabil és alacsony impedanciával rendelkezik. A nagy impedanciájú talaj feszültségcsökkenést okozhat, és további beavatkozást vezethet be a rendszerbe. Ezenkívül a földi csatlakozást vastag és rövid vezetőkkel kell létrehozni, hogy minimalizálják a talaj útjának ellenállását és induktivitását.
Elkülönítés
Az izolálás egy másik módszer, amely felhasználható az RTD szondák EMI -től való védelmére. Az izolálás magában foglalja az RTD szonda és annak vezetékeinek elválasztását az elektromos rendszertől, hogy megakadályozzák a zavaró áramok áramlását. Ez elkülönítő transzformátorok, optocuplerek vagy más izoláló eszközökkel érhető el.
Az izolációs transzformátorokat általában használják az RTD szonda tápellátásának izolálására az elektromos rendszerből. A transzformátor elektromos elszigeteltséget biztosít az elsődleges és a másodlagos tekercsek között, megakadályozva a DC és az alacsony frekvenciájú AC áramok áramlását. Ez elősegíti az áramellátásból származó beavatkozás kockázatának csökkentését.
Az optocouplerek egy másik típusú izolációs eszköz, amely felhasználható az RTD szonda izolálására a mérőműszerből. Az optocouplerek LED -et és fotodetektorral használják a jelet két elektromosan elkülönített áramkör között. Ez elősegíti a zavaró áramok áramlásának megakadályozását, és elektromos elszigeteltséget biztosít az RTD szonda és a mérőeszköz között.
Szűrő
A szűrés egy olyan technika, amelyet a nem kívánt frekvenciák eltávolítására használnak az RTD jelből. A szűrők felhasználhatók mind a vezetett, mind a sugárzott interferencia csökkentésére a zavaró frekvenciák csökkentésével, miközben lehetővé teszik a kívánt RTD jel áthaladását. Számos típusú szűrő áll rendelkezésre, mindegyiknek megvan a saját tulajdonsága és alkalmazása.
Aluláteresztő szűrők
Az alacsony áteresztési szűrőket általában használják a nagyfrekvenciás interferencia eltávolításához az RTD jelből. Ezek a szűrők lehetővé teszik, hogy az alacsony frekvenciájú jelek, például az RTD jel, áthaladjanak, miközben csökkentik a nagyfrekvenciás jeleket. Az alacsony áteresztési szűrők passzív komponensek, például ellenállások, kondenzátorok és induktorok, vagy aktív alkatrészek, például operatív erősítők felhasználásával valósíthatók meg.
Az RTD szonda számára alacsony áteresztõszû szűrõ tervezésekor fontos, hogy vegye figyelembe a szűrő küszöbfrekvenciáját. A küszöbfrekvenciát az RTD jel frekvenciatartományának és a zavaró jelek frekvenciatartományának alapján kell kiválasztani. Az alacsonyabb küszöbfrekvencia jobban csökkenti a magas frekvenciájú interferenciát, de bevezethet némi fáziseltolódást és torzulást az RTD jelben.
EMI szűrők
Az EMI szűrőket kifejezetten az elektromágneses interferencia csökkentésére tervezték az elektromos rendszerekben. Ezek a szűrők általában passzív komponensek, például induktorok, kondenzátorok és ellenállók kombinációjából állnak, egy meghatározott konfigurációban elrendezve, hogy a zavaró frekvenciák magas csillapítását biztosítsák. Az EMI szűrők használhatók az RTD szonda bemenete vagy kimenete során, hogy csökkentsék az EMI RTD jelre gyakorolt hatását.
Amikor az EMI szűrőt egy RTD szonda számára kiválasztja, fontos figyelembe venni az EMI frekvenciatartományát, a szűrő impedanciáját és a szűrő beillesztési veszteségét. Az optimális teljesítmény biztosítása érdekében a szűrőt az alkalmazás konkrét követelményei alapján kell kiválasztani.
Alkatrészválasztás
Az RTD szondában és a mérőműszerben használt alkatrészek kiválasztása szintén jelentős hatással lehet az EMI -re való érzékenységre. Az alkatrészek kiválasztásakor fontos kiválasztani a kiváló minőségű alkatrészeket, amelyeket az EMI-vel szemben rezisztensnek terveztek.
RTD elemek
Az RTD elem az RTD szonda szíve, és annak kialakítása és felépítése befolyásolhatja annak érzékenységét az EMI -re.PT100 kerámia elemáltalában az RTD szondákban használják, nagy pontosságuk, stabilitásuk és az EMI -vel szembeni ellenállás miatt. Ezeket az elemeket általában kerámia szubsztrátból készítik, amelyre ráhelyezett platina vékony fóliával rendelkezik. A kerámia szubsztrát kiváló elektromos szigetelést és mechanikai stabilitást biztosít, míg a platina vékony film stabil és pontos ellenállás-hőmérsékleti kapcsolatot biztosít.
Mérőeszközök
Az RTD jel olvasásához használt mérőeszköz szintén döntő szerepet játszik az EMI elleni védelemben. A mérőeszköz kiválasztásakor fontos, hogy válasszon egyet, amelynek magas a bemeneti impedanciája, az alacsony zaj és a jó közös módú elutasítási arány (CMRR). A nagy bemeneti impedancia segít csökkenteni az RTD szonda terhelési hatását, míg az alacsony zaj és a jó CMRR segíti az EMI hatását a mért jelre.
Telepítés és karbantartás
Az RTD szonda és a kapcsolódó berendezések megfelelő telepítése és karbantartása elengedhetetlen az optimális teljesítmény és az EMI elleni védelem biztosításához. Íme néhány telepítési és karbantartási tipp, amelyeket szem előtt kell tartani:
Az EMI források elkerülése
Az RTD szonda telepítésekor fontos, hogy elkerülje az EMI forrásainak, például az elektromos vezetékek, a motorok és az RF adók közelében történő elhelyezését. Ezek a források erős elektromágneses mezőket generálhatnak, amelyek zavarhatják az RTD jelet. Ha nem lehet elkerülni ezeket a forrásokat, akkor megfelelő árnyékolási és szűrési intézkedéseket kell tenni az EMI hatásának minimalizálása érdekében.
Kábelirányítás
Az RTD szondát és a mérőműszerhez csatlakoztató kábelek útválasztása szintén befolyásolhatja az EMI iránti érzékenységet. A kábeleket el kell távolítani az EMI forrásaitól, és nem szabad párhuzamosan futtatni a tápkábelekkel vagy más interferenciaforrásokkal. Ezenkívül a kábeleket a lehető legrövidebbnek kell tartani a vezető hosszának csökkentése és a kábel induktivitásának és kapacitásának minimalizálása érdekében.
Rendszeres ellenőrzés és tesztelés
Az RTD szonda és a kapcsolódó berendezések rendszeres ellenőrzése és tesztelése elengedhetetlen annak biztosítása érdekében, hogy megfelelően működjenek és védjék az EMI -t. A kábeleket meg kell vizsgálni a sérülések vagy kopás szempontjából, és ellenőrizni kell a földelő csatlakozásokat annak biztosítása érdekében, hogy biztonságosak legyenek és alacsony impedanciával rendelkezzenek. Ezenkívül az RTD szondát rendszeresen kell tesztelni annak biztosítása érdekében, hogy pontos és megbízható hőmérsékleti leolvasást biztosítson.
Következtetés
Az RTD szondák védelme az elektromágneses interferenciától elengedhetetlen a pontos és megbízható hőmérsékleti mérések biztosítása érdekében a különböző alkalmazásokban. Az ebben a blogbejegyzésben tárgyalt stratégiák és bevált gyakorlatok végrehajtásával, például árnyékolás, földelés, szűrés, alkatrészválasztás és megfelelő telepítés és karbantartás, hatékonyan minimalizálhatja az EMI hatását az RTD szondain.

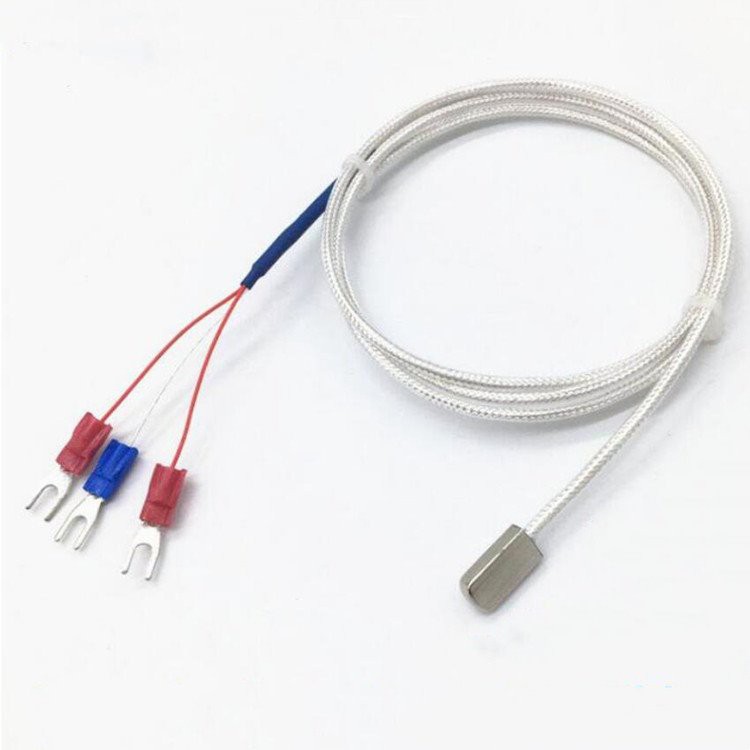

Ha Ön a kiváló minőségű RTD szondák piacán van, amelyek az EMI-vel szembeni ellenállóak, akkor felkérjük Önt, hogy fedezze fel termékkínálatunkat, ideértveRTD PT200 szondaés3D Printer RTD- Szakértői csoportunk is rendelkezésre áll, hogy technikai támogatást és útmutatást nyújtson Önnek az RTD szondainak az EMI -től való védelméhez. Vegye fel velünk a kapcsolatot ma, hogy megvitassa az Ön konkrét követelményeit, és többet megtudjon termékeinkről és szolgáltatásainkról.
Referenciák
- "Elektromágneses kompatibilitási tervezés", Henry W. Ott
- "Hőmérséklet -mérési kézikönyv", az Omega Engineering által
- "RTD érzékelők: alapelvek és alkalmazások", Honeywell
