Szia! Pt100 hőérzékelők szállítójaként gyakran kapok kérdést arról, hogyan lehet ezeket az érzékelőket vezérlőhöz csatlakoztatni. Ma egyszerű és könnyen érthető módon bontom le az egészet.
A Pt100 hőérzékelők megértése
Kezdjük egy kis háttérrel. A Pt100 hőérzékelő egyfajta ellenállási hőmérséklet-érzékelő (RTD). Platinából készült, és ahogy a neve is sugallja, ellenállása 0°C-on 100 ohm. A Pt100 ellenállása lineárisan változik a hőmérséklettel, ami rendkívül pontossá teszi a hőmérséklet mérését az alkalmazások széles körében, az ipari folyamatoktól a tudományos kísérletekig.

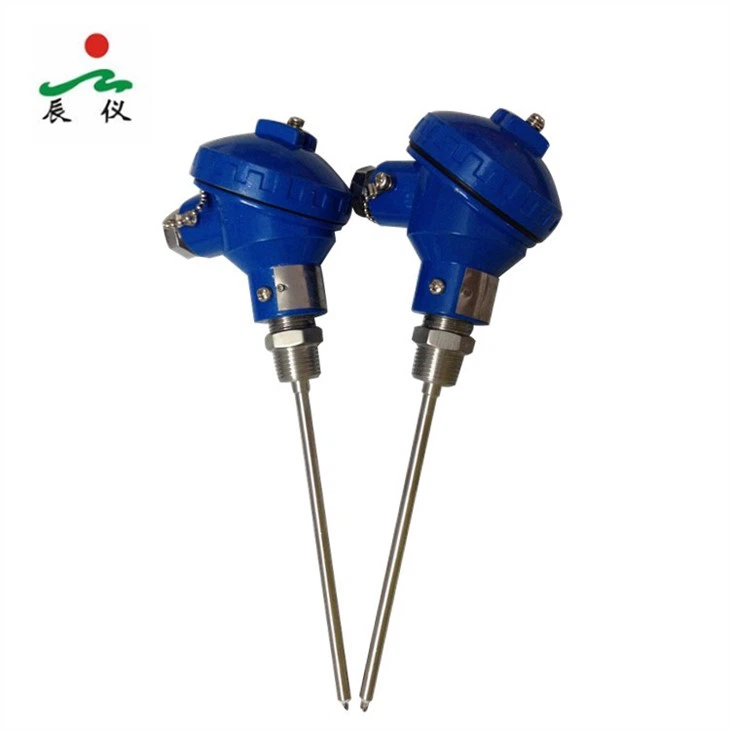

Ha érdeklik a különböző típusú platina hőmérséklet-érzékelők, nézze megPt100 platina hőmérséklet érzékelők. És ha más lehetőségeket fontolgat, vessen egy pillantástPt1000 ellenállás-hőmérséklet érzékelőésWZP Pt100 hőmérséklet érzékelő.
Miért csatlakozzon vezérlőhöz?
Felmerülhet benned a kérdés, hogy miért kell egy Pt100-at vezérlőhöz csatlakoztatnunk. Nos, a vezérlő olyan, mint a művelet agya. A Pt100 érzékelő hőmérsékleti adatait veszi, és döntéshozatalhoz használja fel. Például egy fűtési rendszerben a szabályozó be- vagy kikapcsolhatja a fűtést a Pt100 által mért hőmérséklet alapján.
Alkatrészek, amelyekre szüksége lesz
Mielőtt elkezdené a csatlakozási folyamatot, szüksége lesz néhány dologra:
- Pt100 hőérzékelő:Nyilvánvalóan szüksége van egy jó minőségű Pt100 érzékelőre. Beszállítóként biztosíthatom Önt, hogy érzékelőink a pontosság és a megbízhatóság tekintetében csúcsminőségűek.
- Vezérlő:Győződjön meg arról, hogy vezérlője kompatibilis a Pt100 érzékelőkkel. Egyes vezérlők beépített Pt100 bemenettel rendelkeznek, míg mások további jelkondicionáló modult igényelhetnek.
- Vezeték:Az érzékelőnek a vezérlőhöz való csatlakoztatásához megfelelő vezetékekre lesz szüksége. A vezetékeknek alacsony ellenállásúaknak kell lenniük a mérési hibák minimalizálása érdekében. Általában árnyékolt kábelek használatát javaslom az interferencia csökkentése érdekében.
- Eszközök:Az olyan alapvető eszközök, mint a csavarhúzó, a huzalcsupaszító és a krimpelőszerszámok hasznosak lesznek a csatlakozásokhoz.
Csatlakozási módok
A Pt100 hőérzékelő vezérlőhöz való csatlakoztatásának alapvetően három módja van: 2 vezetékes, 3 vezetékes és 4 vezetékes csatlakozások.
2 - Vezetékes csatlakozás
A 2 vezetékes csatlakozás a legegyszerűbb. Ennél a módszernél csak két vezetéket kell csatlakoztatni a Pt100 érzékelőtől közvetlenül a vezérlőhöz. Ennek a módszernek azonban van egy hátránya. Maguk a vezetékek ellenállása hozzáadódik a Pt100 ellenállásához, ami mérési hibákat okozhat, különösen, ha a vezetékek hosszúak. Tehát a 2 vezetékes csatlakozásokat általában rövid távú alkalmazásokhoz használják, ahol a nagy pontosság nem kritikus.
Íme, hogyan kell csinálni:
- Csupaszítsa le a két vezeték végét a Pt100 érzékelőről.
- Csatlakoztassa az egyik vezetéket a vezérlő pozitív bemenetéhez, a másikat a negatív bemenethez.
3 - Vezetékes csatlakozás
A 3 vezetékes csatlakozás jobb megoldás, ha nagyobb pontosságra van szüksége. Ebben a beállításban az egyik vezeték referenciaként szolgál, a másik kettő pedig a Pt100 ellenállásának mérésére szolgál. A vezérlő ezután kompenzálni tudja a vezeték ellenállását, csökkentve a mérési hibát.
Íme a lépésenkénti folyamat:
- Azonosítsa a Pt100 érzékelő három vezetékét. Általában a vezetékek közül kettő azonos színű, a harmadik pedig más színű.
- Csatlakoztassa a két azonos színű vezetéket a vezérlő két bemeneti csatlakozójához.
- Csatlakoztassa a fennmaradó vezetéket a vezérlő referencia termináljához.
4 - Vezetékes csatlakozás
A 4 vezetékes csatlakozás biztosítja a legmagasabb szintű pontosságot. Ennél a módszernél két vezetékkel állandó áramot vezetnek át a Pt100-on, a másik kettővel pedig a rajta lévő feszültséget mérik. Mivel a mérőhuzalok nem vezetnek áramot, a vezeték ellenállása miatt nincs feszültségesés, ami nagyon pontos hőmérsékletméréseket eredményez.
4 vezetékes csatlakozás létrehozása a következőképpen történik:
- Válasszuk szét a Pt100 érzékelő négy vezetékét.
- Csatlakoztasson két vezetéket a vezérlő áramforrás-kivezetéséhez.
- Csatlakoztassa a másik két vezetéket a vezérlő feszültségmérő termináljához.
Kalibráció
Miután csatlakoztatta a Pt100-at a vezérlőhöz, fontos a rendszer kalibrálása. A kalibráció biztosítja, hogy a hőmérséklet-értékek pontosak legyenek. A Pt100 - vezérlőrendszer leolvasását kalibrált referencia hőmérővel hasonlíthatja össze. Ha eltérés van, módosíthatja a vezérlő beállításait a javításhoz.
Hibaelhárítás
Előfordulhat, hogy a dolgok nem úgy alakulnak, ahogy tervezték. Íme néhány gyakori probléma és megoldásuk:
- Nincs olvasás:Ellenőrizze, hogy a csatlakozások meglazultak-e. Győződjön meg arról, hogy a vezérlő tápellátása működik. Ezenkívül ellenőrizze, hogy a Pt100 érzékelő nem sérült-e.
- Pontatlan olvasás:Ennek oka lehet a hibás vezetékezés, a vezeték ellenállása vagy a vezérlő kalibrálásával kapcsolatos probléma. Duplán ellenőrizze a vezetékeket, és szükség esetén végezzen új kalibrálást.
Következtetés
A Pt100 hőérzékelő vezérlőhöz való csatlakoztatása nem rakétatudomány. A megfelelő alkatrészekkel, egy kis tudással és némi türelemmel könnyedén elvégezheti. Az, hogy 2 vezetékes, 3 vezetékes vagy 4 vezetékes csatlakozást választ, az adott alkalmazástól és a szükséges pontosságtól függ.
Ha a kiváló minőségű Pt100 hőérzékelőket keresi, vagy bármilyen kérdése van a csatlakoztatási folyamattal kapcsolatban, forduljon bizalommal a vásárlási megbeszéléshez. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldást hőmérséklet-érzékelési igényeire.
Hivatkozások
- "Hőmérsékletmérési kézikönyv"
- Pt100 érzékelők és vezérlők gyártói kézikönyvei
